添加新的模型栈

您可以通过从您的计算机或文档注册区上传新文件来将更多模型栈添加到模型。

添加模型栈时，您将自动成为其管理员。 这意味着您可以控制栈并可以将上传权限授予其他人。 有关详细信息，请参阅模型栈访问层级。 另请参阅上传模型的新修订版。

对于本地文件模型栈，您可以添加以下文件格式类型：

  • IFC
  • IFC 压缩文件
  • 压缩文件和占位符（无附件）。

对于文档注册区模型栈，您可以添加以下文件格式类型：

  • IFC，
  • IFC 压缩文件，
  • 压缩文件，
  • Revit 和占位符。

注意：压缩文件只能包含一个 IFC 文件。 不支持压缩 ifczip 文件或 Revit 文件。 支持的模型格式为 IFC 2x3、IFC 4 和 IFC 4.1，以及 RVT（v2017 到 v2022）

Tip!

只有当您的用户角色包括创建模型栈时，您才能创建模型栈。

添加新模型

  1. 单击模型栈中的添加图标。
  2. 从文档注册区或本地文件选择。
  1. 这将打开文档注册区或添加新模型栈窗口，请参阅下面的两个示例。

从文档注册区添加

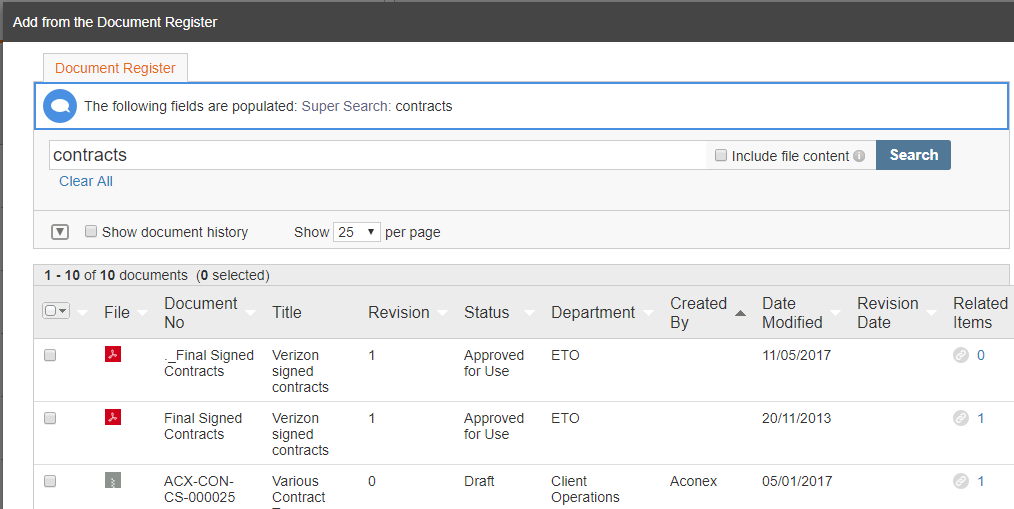

  1. 选择从文档注册区，将其打开。 以下示例显示了已输入搜索条件的注册区。
  1. 使用左侧的复选框选择您要添加的文件，然后按添加。

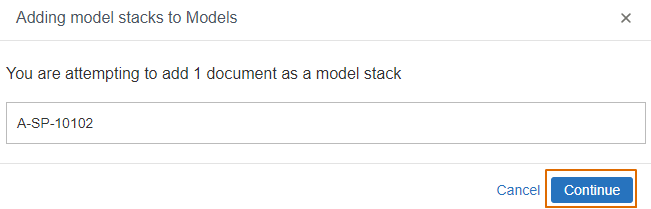

  2. 这将打开将模型栈添加到模型窗口，其中列出了所选文件的详细信息。 如果这包括错误的文件类型，您将看到一条警告消息。 但是，您仍然可以从此窗口上传其他文件。
  3. 按继续将它们添加到模型栈。 处理较大的文件可能需要几秒钟。

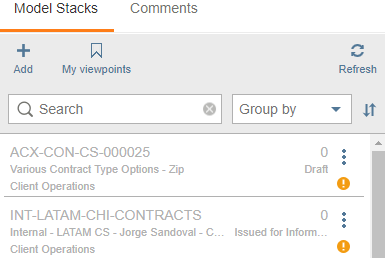

在以下示例中，图标为橙色，表示文件处理失败。 如果发生这种情况，您可以尝试再次导出 IFC 或查看文件以查看可能导致问题的原因。

使用本地文件添加

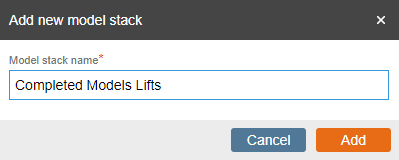

  1. 选择本地文件，然后输入名称并点击添加。
  1. 这将打开一个窗口，显示堆栈已创建并且您是其管理员。 您可以在此处继续上传堆栈，或更改管理员和编辑器设置。
  2. 选择上传模型，找到 IFC 文件，然后单击上传。
  3. 完成后，新文件将出现在您的模型栈菜单中。
