编辑模型放置

快速将模型的对齐和旋转调整到查看器中的正确位置。

良好的BIM协同策略应避免需要在Aconex中更改模型放置值。  如果出现模型对齐问题，最好返回创建源并更新正确的坐标系，而不是更改模型放置中的值。如果在其他阅览器中使用模型文件，这将有助于防止产生混淆。

默认情况下，添加到 Aconex模型阅览器中的 Revit文件将使用共享坐标系。可以选择内部原点以实现某些型号的向后兼容性。

IFC模型将使用从创作工具导出时提供的坐标值。  从Revit导出IFC文件时，请确保选择使用共享坐标系导出。此设置通常是IFC导出的默认设置。

在Navisworks或 Revit中创建设计问题时，用于对齐模型的方法必须与Aconex模型中使用的方法相同。

如果出现以下情况，可能会出现模型对齐和查看问题：

  • 多个/联合模型未共享相同的坐标系
  • 在外部工具中创建的设计问题使用了与 Aconex中使用的不同的坐标系。

为防止出现这些问题，请确保所有模型使用相同的坐标系。

对齐模型

您需要在阅览器中加载至少两个模型，才能使用对齐助手。

对齐助手的工作原理是：先在待对齐模型上放置两个定位点，然后在参考模型的对应相对位置也放置两个定位点。系统会根据这些定位点的位置，将第一个模型对齐到参考模型。

在本例中，我们将点云与 3D 模型对齐，以便将实际结果与设计结果进行比较。

  1. 从阅览器工具中，单击下拉菜单并选择模型对齐。
  1. 选择要对齐的模型。该模型将在阅览器中移动位置。
  1. 单击对齐助手。
  1. 点击添加定位点，为要对齐的模型添加第一个定位点。用鼠标点击以放置该点。。
  2. 再次点击添加定位点，添加并放置第二个定位点。
  3. 点击下一步。
  1. 点击缩放至模型，然后选择要用作对齐基准的参考模型。
  1. 在参考模型的合适位置放置两个定位点。
  2. 点击对齐。
  3. 第一个模型将根据定位点移动位置，并与参考模型对齐。
  4. 您还可以通过手动调整进一步微调模型的位置。

手动调整模型位置

  1. 选中需要更新的模型。

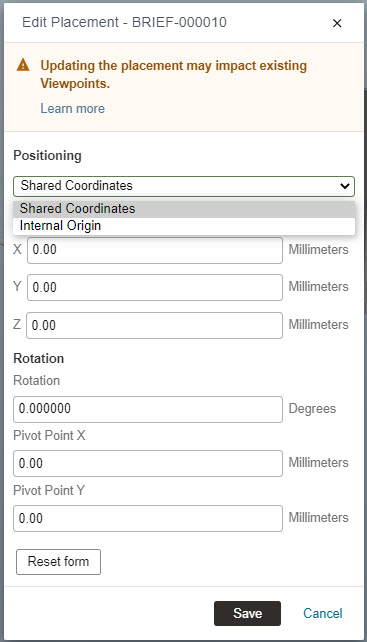

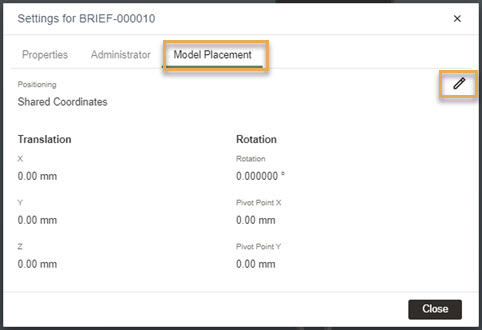

  2. 点击铅笔图标开始修改。注意：只有拥有该模型修改权限时，才会显示铅笔图标。
  3. 查看器会实时显示您的调整，这些调整在保存前均为临时可见。如需撤销，可将字段归零，或卸载并重新加载模型。
  4. 点击保存以保留更改。
