Änderung der Ausrichtung oder Rotation eines Modells.
Eine gute BIM-Koordinationsstrategie sollte verhindern, dass die Werte für die Modellplatzierung in Aconex geändert werden müssen. Wenn Probleme bei der Modellausrichtung auftreten, ist es am besten, zur Erstellungsquelle zurückzukehren und das richtige Koordinatensystem zu aktualisieren, anstatt die Werte in der Modellplatzierung zu ändern. Dies verhindert Verwirrung, wenn die Modelldateien in anderen Viewern verwendet werden.
Standardmäßig verwenden Revit-Dateien, die in den Aconex Modell-Viewer eingefügt werden, das gemeinsame Koordinatensystem. Interner Ursprung ist für die retrospektive Kompatibilität einiger Modelle auswählbar.
IFC-Modelle verwenden die Koordinatenwerte, die beim Export aus dem Authoring-Tool angegeben wurden. Wenn Sie IFC-Dateien aus Revit exportieren, stellen Sie sicher, dass Sie das gemeinsame Koordinatensystem verwenden. Diese Einstellung ist normalerweise die Standardeinstellung für einen IFC-Export.
Bei der Erstellung von Design Issues in Navisworks oder Revit muss die Methode zur Ausrichtung der Modelle dieselbe sein, die auch in Aconex-Modellen verwendet wird.
Probleme bei der Modellausrichtung und -anzeige können auftreten, wenn:
Um diese Probleme zu vermeiden, achten Sie darauf, dass für alle Modelle das gleiche Koordinatensystem verwendet wird.

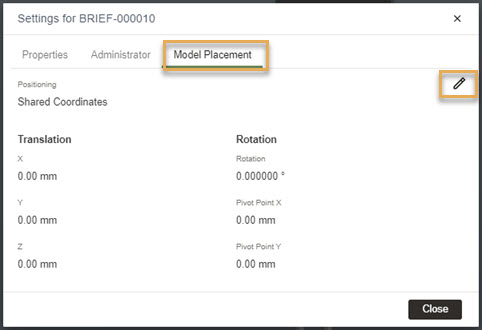

Bei Revit-Modellen kann das Koordinatensystem der Modellplatzierung auf der Registerkarte Modellplatzierung angezeigt werden. Bei IFC-Modellen wird kein Feld für die Positionierung angezeigt. Wenn die Felder Translation und Rotation andere Werte als Null aufweisen, bedeutet dies, dass die Modellposition gegenüber den in der Modelldatei angegebenen Werten geändert wurde.

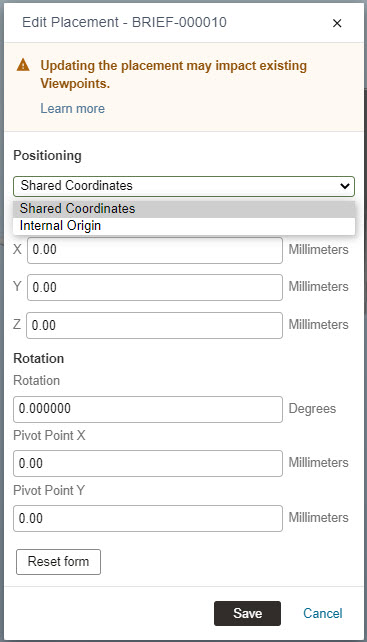

Revit-Modelle verfügen über ein Positionierungsfeld, mit dem Sie das Koordinatensystem ändern können.
Hinweis: Wenn Sie diesen Wert für einen bestehenden Modellstapel ändern, kann sich dies auf bestehende Ansichten oder Design Issues auswirken, die auf dieses Modell Bezug verweisen. Wenn sich die Koordinatenwerte zwischen diesen Einstellungen unterscheiden, wird das Modell möglicherweise nicht im vorgesehenen Ansichtsbereich angezeigt.
