Navisworks mit Aconex verwenden

Verbindung zu Aconex von Navisworks aus herstellen

Bevor Daten zwischen Aconex oder Navisworks ausgetauscht werden können, müssen Sie sich über Verbinden auf der Registerkarte Aconex Design-Issues anmelden. In diesem Fall müssen Sie das Fenster Aconex-Anmeldungsgenehmiger öffnen.

1. Klicken Sie auf Aconex-Anmeldungsgenehmiger öffnen, um die Verbindung herzustellen.
2. Wählen Sie die Registerkarte Aconex Design-Issues.
3. Wählen Sie Ihren Projektstandort.

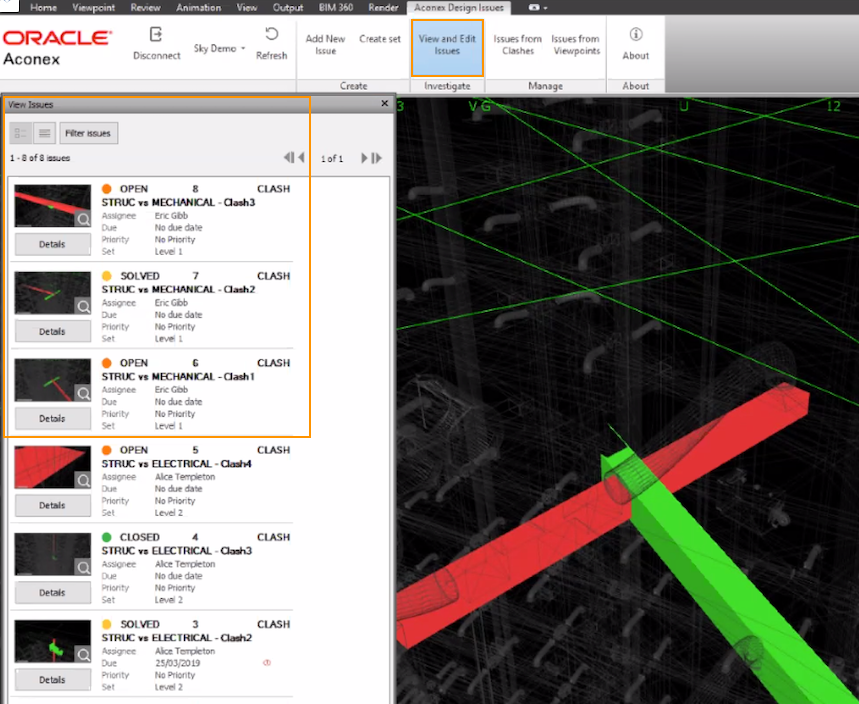

4. Klicken Sie auf Issues anzeigen und bearbeiten, um das Feld Issues anzeigen zu öffnen. Dies ist das gleiche Feld wie das, das Sie in Aconex verwenden. Unser Beispiel wurde rechts neben dem Viewer angedockt. Sie können Kollisionen auf die gleiche Weise manövrieren und inspizieren wie mit dem Aconex-Viewer.

Design-Issues anzeigen

Überblick

Sie können Issues und ihre bearbeitbaren Details vom Feld Design-Issues öffnen aus anzeigen. Hier können Sie:

• eine Modellansicht laden, indem sie sie auswählen
• mit dem Lupensymbol einen Snapshot öffnen
• das Feld Details eines Issues öffnen und seinen Inhalt bearbeiten
• Kommentare hinzufügen.
• die Details eines verknüpften Modells bearbeiten

Laden einer Modellansicht durch Auswahl

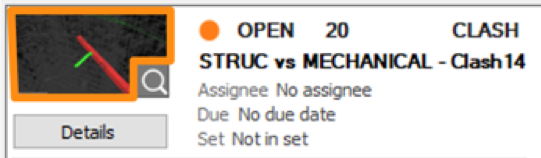

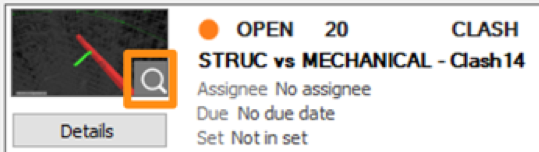

Öffnen eines Snapshots mit dem Lupensymbol.

Öffnen des Detailfelds eines Issues

Verwendung des Detailfelds

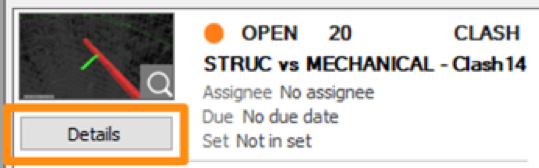

Wählen Sie zunächste die Schaltfläche Details neben dem Issue, mit dem Sie arbeiten möchten. Hier können Sie die Details eines Issues bearbeiten, indem Sie das Symbol Bearbeiten auswählen, und Sie können mit der gleichnamigen Option Kommentare hinzufügen.

Bearbeiten der Details eines Issues

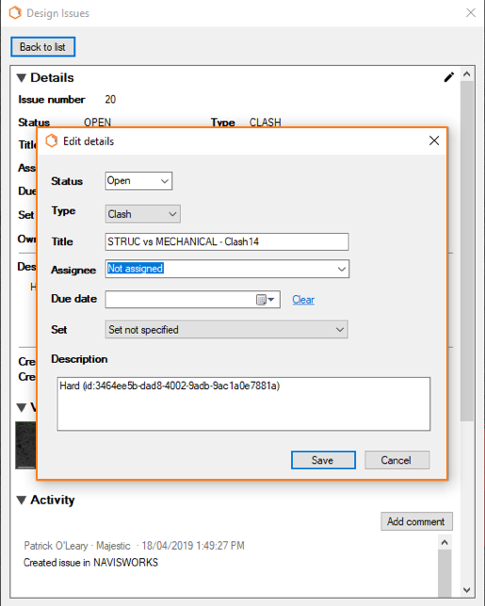

Das Fenster Details bearbeiten öffnet sich, wenn Sie auf das Symbol Bearbeiten klicken. Je nach Ihrer Berechtigungsstufe können Sie Details wie Status, Empfänger und Fälligkeitsdatum bearbeiten.

Hinzufügen von Kommentaren

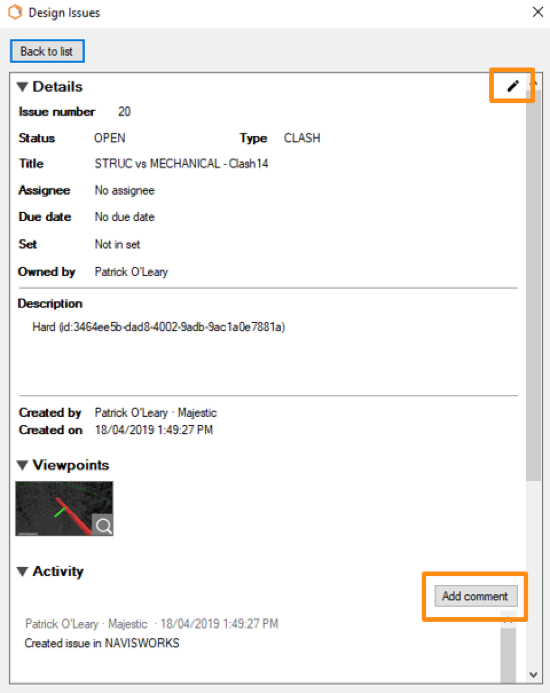

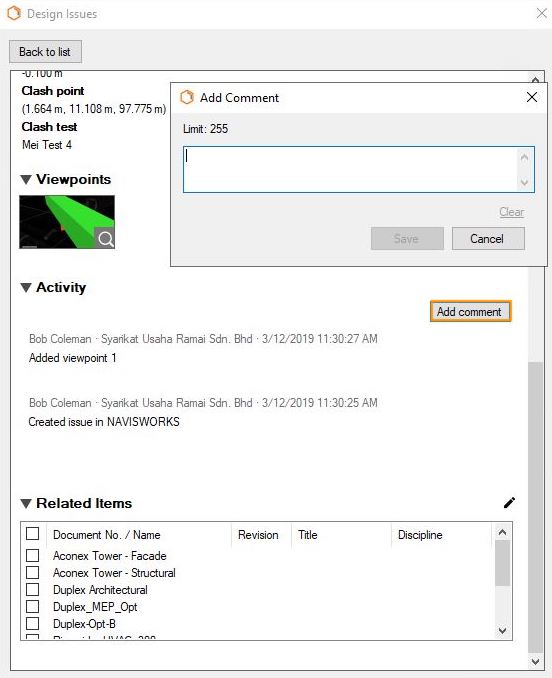

Wählen Sie zunächst die Schaltfläche Kommentare hinzufügen und geben Sie Ihren Text in das Textfeld ein. Beachten Sie, dass Sie maximal 255 Zeichen eingeben können.

Verwenden des Bearbeitungssymbols

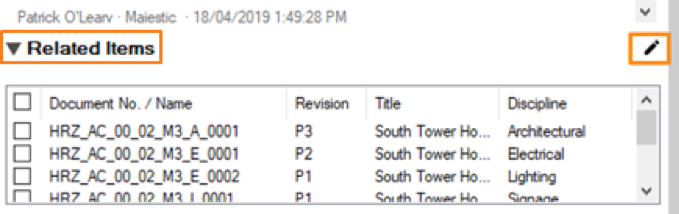

Sie können die Details der zugehörigen Modelle bearbeiten, indem Sie auf das Symbol Bearbeiten rechts neben dem Bereich Aktivität klicken. Dadurch wird das Fenster Details bearbeiten geöffnet; verwenden Sie dieses genauso wie zur Bearbeitung eines gegenwärtig offenen Issues.


Kollisionen veröffentlichen

Überblick

Sie können Kollisionen automatisch finden, indem Sie auf sie mit dem Clash Detective testen, oder Sie können sie manuell hinzufügen.

Der Clash Detective sollte bereits eingerichtet sein, daher geht dieser Artikel davon aus, dass Tests durchgeführt wurden und einige Kollisionen gefunden wurden.

In diesem Beispiel können Sie Folgendes sehen:

• das Symbol des Clash Detective in der Symbolleiste
• Details des Kollisionstests im oberen Gitter

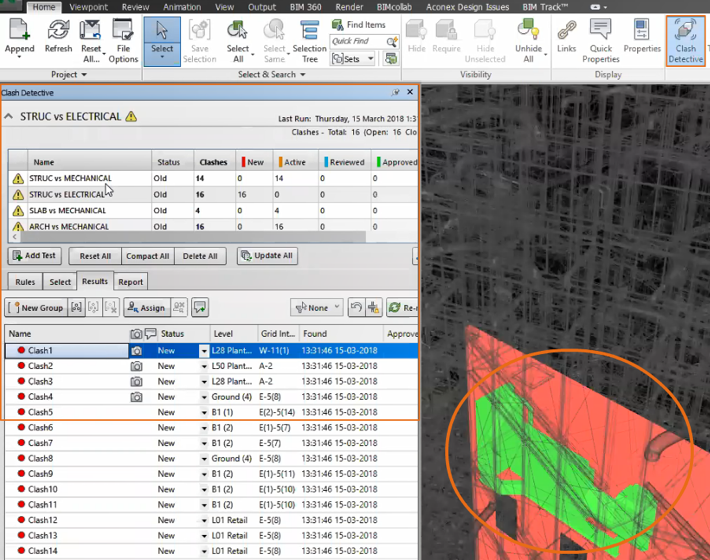

• entdeckte Kollisionen im unteren Gitter, wobei die erste Kollision ausgewählt ist. Der umrandete Bereich zeigt die aktuell ausgewählte Kollision an.

Issues mit dem Clash Detective finden

1. Öffnen Sie den Clash Detective.
2. Suchen Sie in der Spalte Name einen Test und wählen Sie ihn aus.
3. Dadurch werden alle Kollisionen, die gefunden wurden, im unteren Gitter geöffnet.
4. Wählen Sie eine davon aus, um sie im Viewer zu sehen. Sie können Kollisionen auf die gleiche Weise manövrieren und inspizieren wie mit dem Aconex-Viewer.

Hinzufügen von Issues in Aconex durch Veröffentlichung

Wenn Sie Kollisionsergebnisse erstellt haben, können Sie sie mithilfe der Option Issues aus Kollisionen im Feld Design-Issues nach Aconex verschieben.

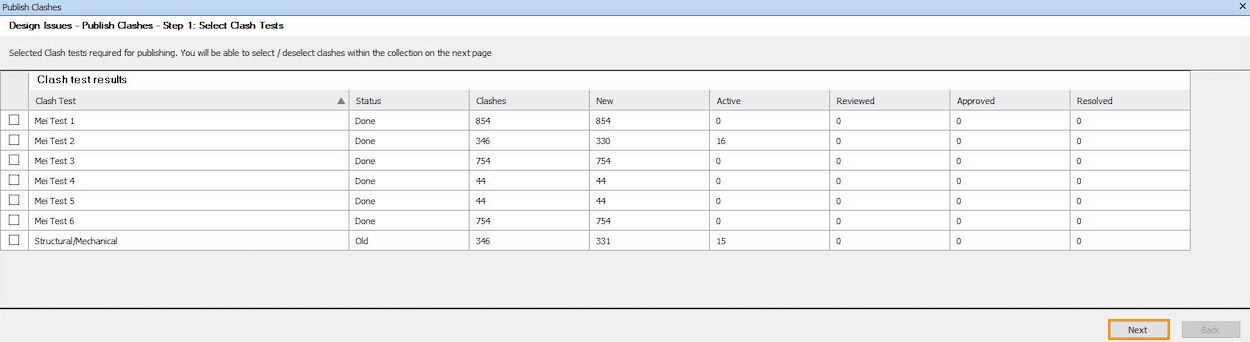

1. Wählen Sie im Feld Design-Issues die Option Kollisionen veröffentlichen, um das Fenster Issues in Aconex veröffentlichen zu öffnen. Unser Beispiel zeigt ein vervollständigtes Fenster.
2. Wählen Sie das Ergebnis, das Sie veröffentlichen möchten und klicken Sie auf Weiter.

3. Alle neuen, noch nicht veröffentlichen Ergebnisse werden standardmäßig ausgewählt und haben keine Aconex-Nummer.
4. Beachten Sie, dass die linke Seite des Gitters das Issue in Navisworks zeigt, und die rechte Seite zeigt, was in Aconex ist. Vor der Veröffentlichung wäre die linke Seite leer.
5. Wählen Sie ggf. zu bearbeitende Felder aus und klicken Sie auf Veröffentlichen.

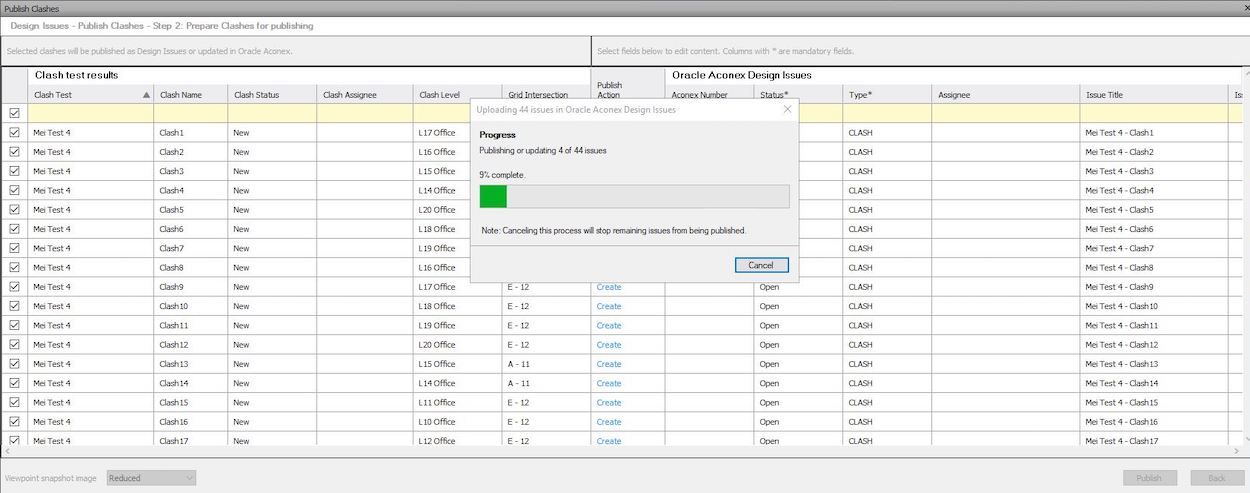

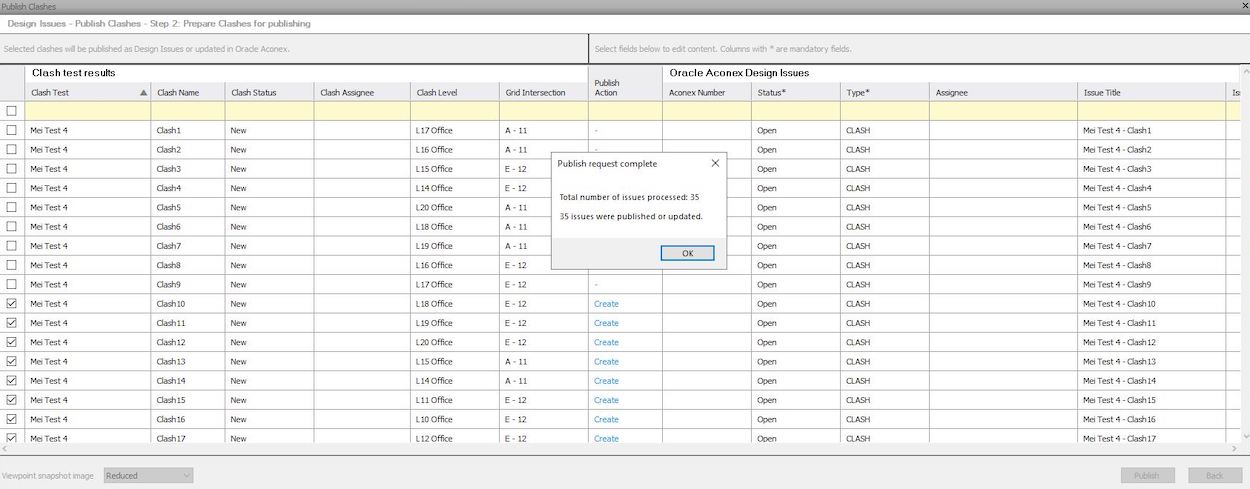

6. Dies kann je nach Anzahl der von Ihnen veröffentlichten Issues einige Sekunden dauern. Wenn der Prozess abgeschlossen ist, können Sie die veröffentlichten Issues im Feld Design-Issues sehen. Wenn Sie eines im Feld Design-Issues auswählen, um es im Viewer anzusehen und zu bearbeiten, wird es gleichzeitig im Clash Detective ausgewählt.

7. Wenn Sie nun die Option Issues veröffentlichen auswählen, und dann Ausgewählter Test, zeigt das Fenster Issues in Aconex veröffentlichen jetzt die neuen veröffentlichen Issues.

Neue Issues hinzufügen

Dies ist nur möglich, wenn Sie Navisworks mit Aconex verbunden haben und das Feld Design-Issues geöffnet haben. Beachten Sie, dass die hier verwendeten Fenster und Optionen mit denen von Aconex identisch sind.

1. Wenn der Clash Detective offen ist, müssen Sie ihn schließen, um das Modell in die opake Ansicht zu bringen.
2. Durchsuchen Sie das Modell nach einer Kollision, von der Sie wissen, dass sie existiert, indem Sie zu dem entsprechenden Bereich navigieren. In unserem Beispiel ist ein Kühlaggregat auf dem Dach an der falschen Stelle.
3. Wählen Sie das Objekt aus.

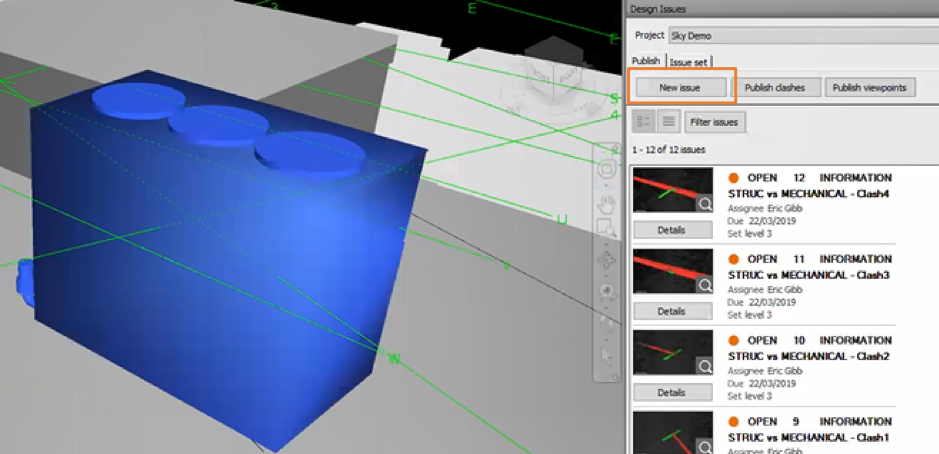

4. Wählen Sie Neues Issue im Feld Design-Issues.

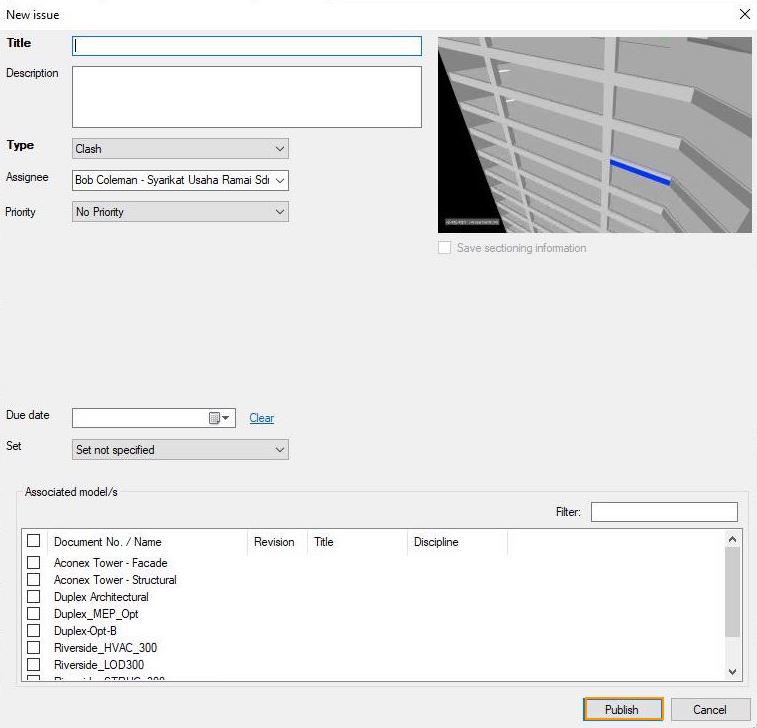

5. Fügen Sie im Fenster Neues Issue einen Titel und eine Beschreibung hinzu.
6. Wählen Sie die Details und Optionen, die Sie nun hinzufügen möchten.
7. Wählen Sie Veröffentlichen, um die neuen Issues in das Feld Design-Issues hinzufügen.

Design-Issues filtern

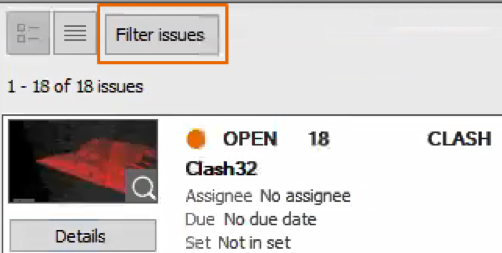

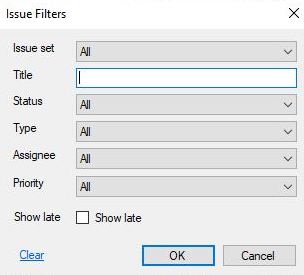

1. Wählen Sie Issues filtern, um das Fenster Issues filtern zu öffnen.

2. Wählen Sie den entsprechenden Filter aus. Zum Beispiel Empfänger, um alle Issues zu sehen, die Ihnen zugewiesen wurden. Damit wird das Feld Design-Issues aktualisiert.

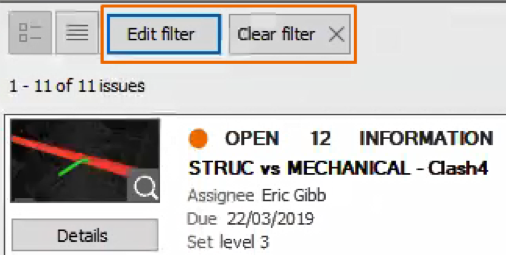

3. Sie können auch die Optionen ändern, die Sie im Fenster Issues filtern mithilfe der Option Filter bearbeiten ausgewählt haben, und Sie können nach Bedarf mit der Option Filter löschen alle Optionen entfernen.

Neues Issue-Set erstellen

Sie können in Naviswork über das Fenster Design-Issues ein neues Issue-Set erstellen. Diese sind in Aconex automatisch verfügbar und verwenden die gleichen Optionen wie die Sets, die in Modelle erstellt werden.

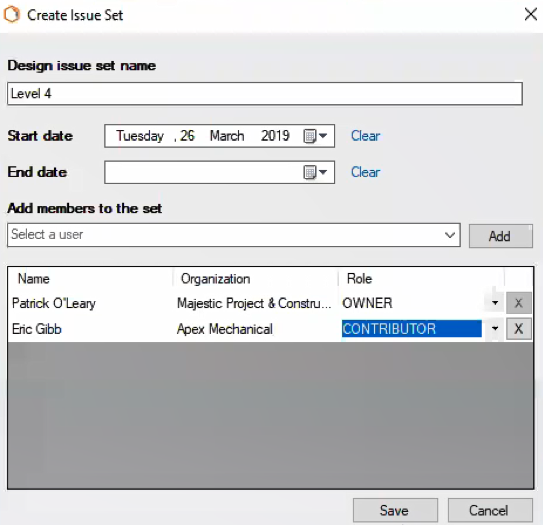

1. Wählen Sie dazu im Fenster Design-Issues die Option Set erstellen, um das Fenster Issue-Set erstellen zu öffnen. Obwohl dieses Fenster etwas anders aussieht als die Aconex-Version, hat es die gleichen Felder und Optionen.
2. Wählen Sie die erforderlichen Details und fügen Sie sie hinzu, und klicken Sie dann auf Speichern.

Ansichten in Aconex veröffentlichen

Um Ansichten nach Aconex zu exportieren, veröffentlichen Sie sie über ddas Feld Design-Issues.

1. Wählen Sie Ansichten veröffentlichen im Fenster Design-Issues.

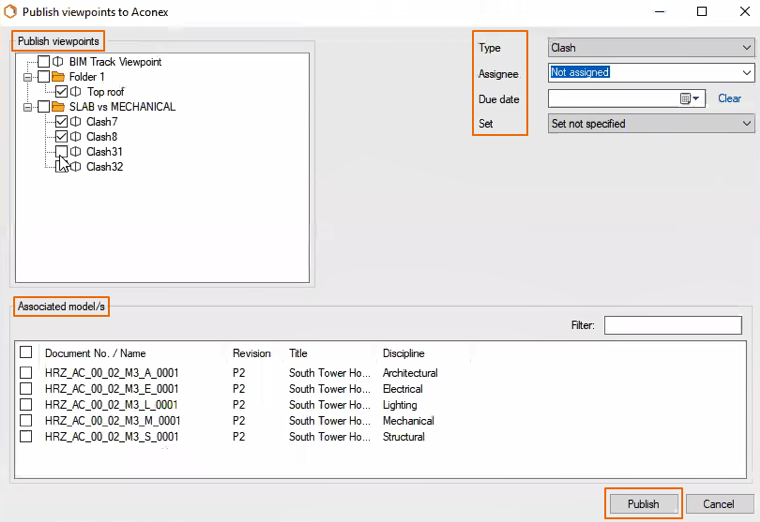

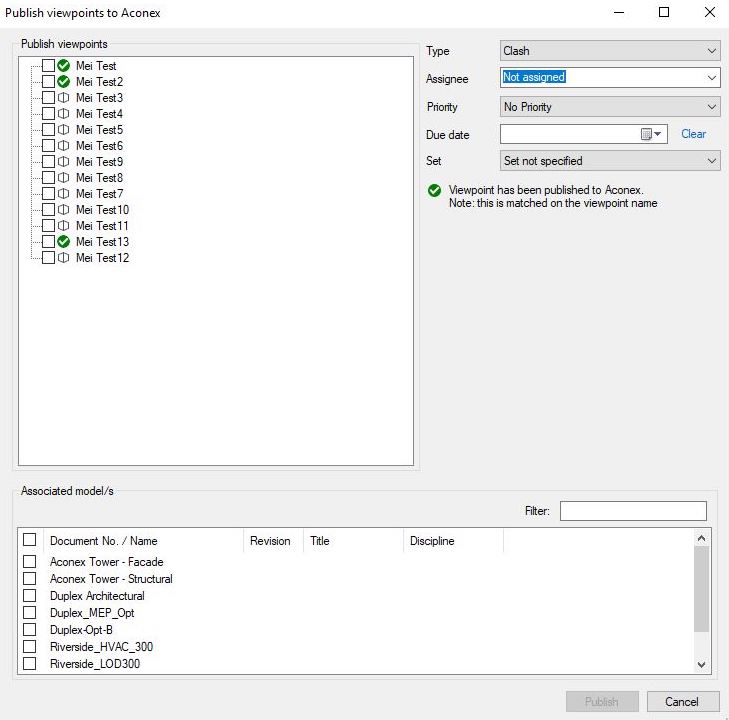

2. Wählen Sie die Ansichten, die Sie in Aconex veröffentlichen möchten, in der Liste Ansichten veröffentlichen aus.
3. Wählen Sie die anderen Parameter aus, die Sie hinzufügen möchten, beispielsweise Typ, Empfänger, Fälligkeitsdatum oder Set.
4. Wählen Sie in der Liste Zugehörige Modelle alle Modelle aus, denen Sie die Ansichten zuordnen möchten.

5. Klicken Sie auf Veröffentlichen. Sie sollten sehen, wie sie hochgeladen werden. Sobald dies abgeschlossen ist, können Sie sie im Feld Design-Issues sehen. Beachten Sie, dass es in diesem Beispiel jetzt 18 Issues gibt, und dass die neuesten mit den in Navisworks gezeigten Details übereinstimmen.
