Revit mit Aconex verwenden

Verwenden Sie Revit, um Issues zu erstellen und zuzuweisen. Die hier angelegten Daten werden automatisch mit Aconex geteilt.

Revit verwendet die gleiche Grundfunktionalität wie Navisworks, u.a:

  • das Aconex-Feld Design Issues
  • den Anmeldeprozess mittels Verbinden
  • die Projektauswahl
  • Erstellung neuer Issue-Sets
  • Der Modell-Viewer hat:
    • Listenansicht
    • Kommentare
    • Snapshot
    • Details
  • Er verwendet auch die gleichen Werkzeuge, um in einem Modell zu navigieren.
Issues in Aconex veröffentlichen

Neue und aktualisierte Issues erscheinen automatisch in Aconex und anderen Tools wie z.B. Navisworks. Um jedoch ein neues oder aktualisiertes Modell im Modellstapel in Aconex zu sehen, müssen Sie die Revision nach Aconex importieren.

Laden und Anzeigen von Issues in einem Projekt

  1. Führen Sie den Verbindungsprozess auf der Registerkarte Aconex Design Issues aus.

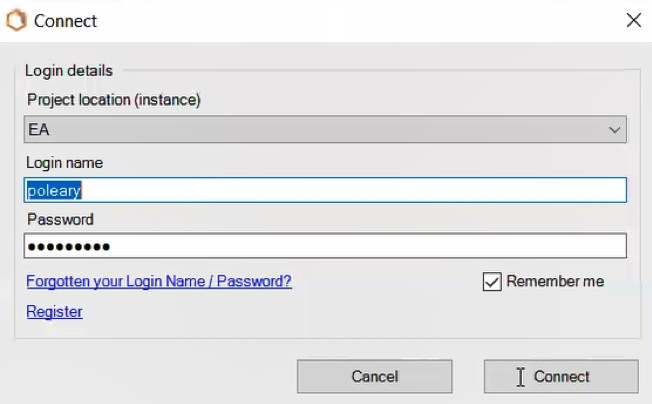

  1. Geben Sie die entsprechenden Details im Fenster Anmeldedaten ein.
  1. Dadurch wird das Aconex-Feld Design Issues geöffnet.

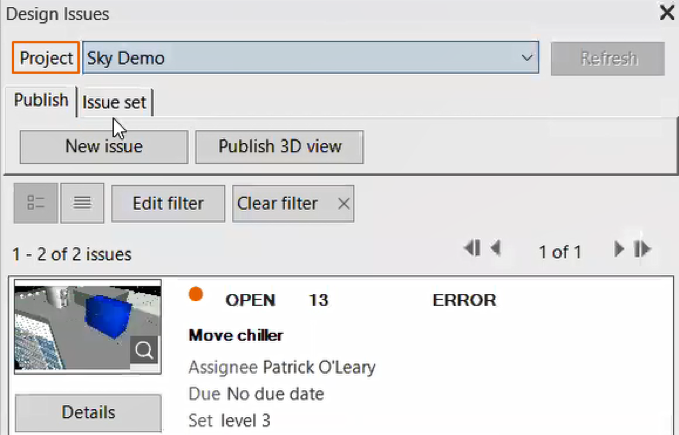

  2. Wählen Sie das entsprechende Projekt aus der Projektliste aus.

Löschen des Standardfilters

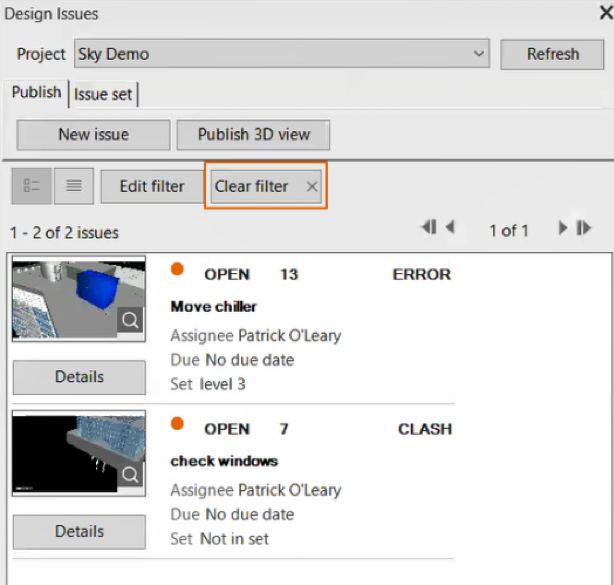

  1. Nachdem Sie ein Projekt geladen haben, wählen Sie Filter löschen im Feld Design Issues, um alle für Ihr Unternehmen vorhandenen Issues des Projekts anzuzeigen.
  1. Dadurch werden die Schaltflächen Filter bearbeiten und Filter löschen durch die Schaltfläche Issues filtern ersetzt.
  2. Sie können dann die für Sie relevanten Issues mit Hilfe der Option Issues filtern suchen.

Design Issues anzeigen

Sie können Issues und ihre bearbeitbaren Details im Feld Offene Design Issues sehen. Das Laden einer Modellansicht öffnet eine neue Aconex-Perspektivansicht.

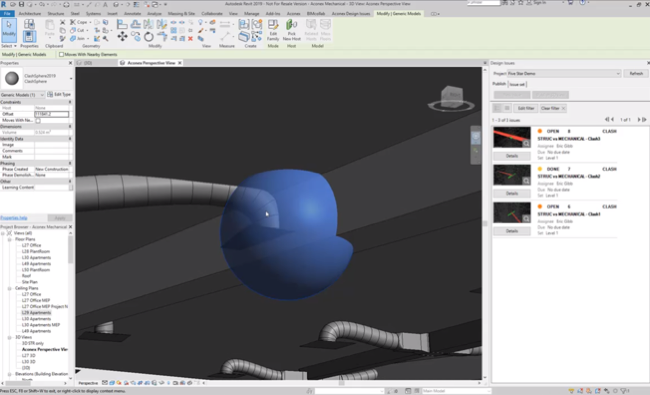

Wenn es sich bei dem Issue um eine Kollision handelt, erscheint eine blaue Kugel um den Kollisionspunkt herum. Sobald die Ansicht geladen ist, können Sie durch das Modell navigieren und jedes der Issue-Details bearbeiten.

Wenn Sie eine andere Issue-Ansicht laden möchten, müssen Sie zuerst die Registerkarte Aconex-Perspektivansicht schließen. Dann können Sie eine Ansicht auswählen.

Im Feld Offene Design Issues können Sie:

  • eine Modellansicht laden, indem Sie sie auswählen
  • mithilfe des Lupensymbols einen Snapshot öffnen
  • das Feld Details eines Issues öffnen und dessen Inhalt bearbeiten
  • Kommentare hinzufügen
  • die Einzelheiten eines verknüpften Modells bearbeiten

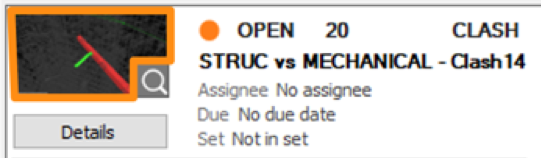

Laden einer Modellansicht durch Auswählen

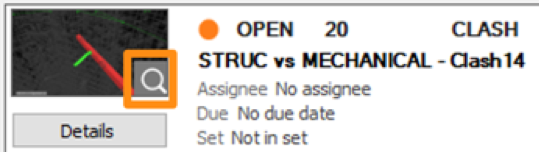

Öffnen eines Snapshots mithilfe des Lupensymbols
Öffnen des Felds Details eines Issues
Verwendung des Felds Details

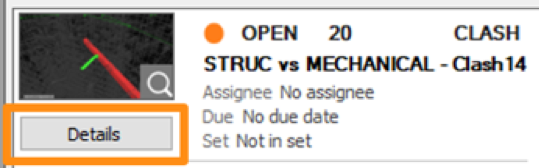

Wählen Sie die Schaltfläche Details neben dem Issue aus, mit dem Sie arbeiten möchten.

Hier können Sie die Details eines Issues bearbeiten, wenn Sie das Symbol Bearbeiten auswählen, und über die Option Kommentare hinzufügen Kommentare hinzufügen.

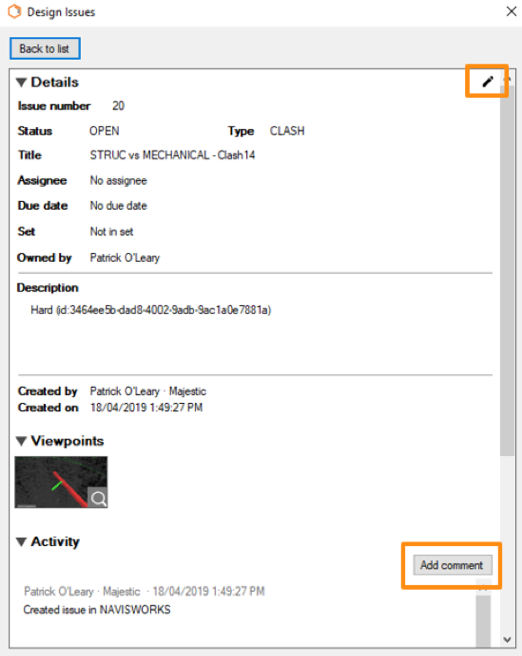

Die folgende Abbildung zeigt das Fenster Design Issues, in dem das Symbol Bearbeiten und die Schaltfläche Kommentare hinzufügen markiert sind.



Bearbeiten der Details eines Issues

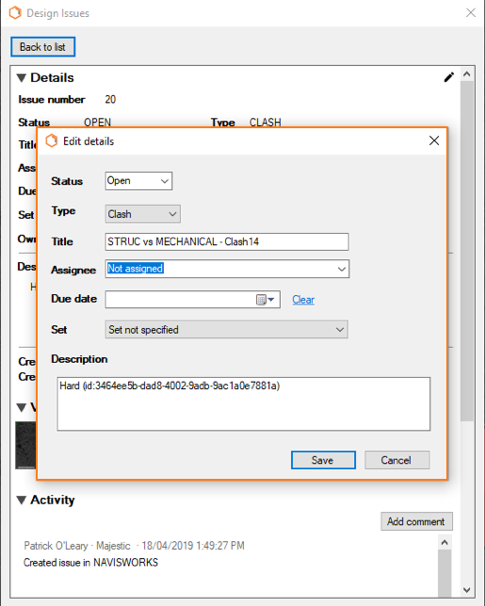

Das Fenster Details bearbeiten öffnet sich, wenn Sie auf das Symbol Bearbeiten klicken. Hier können Sie Details wie Status, Empfänger und Fälligkeitsdatum bearbeiten.

Kommentare hinzufügen

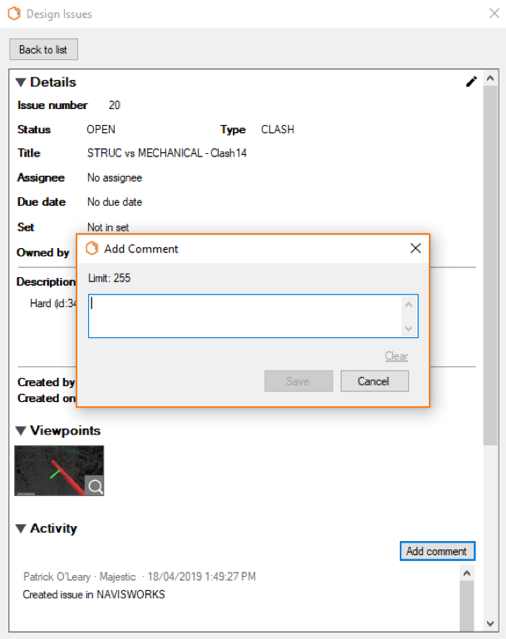

Wählen Sie die Schaltfläche Kommentare hinzufügen und geben Sie Ihren Text in das Textfeld ein. Sie können maximal 255 Zeichen eingeben.

Bearbeitung verknüpfter Modelle

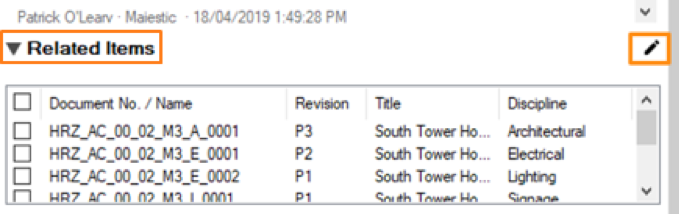

Sie können die Details verknüpfter Modelle bearbeiten, indem Sie das Symbol Bearbeiten rechts neben dem Bereich Aktivität wählen.

Dadurch wird das Fenster Details bearbeiten geöffnet. Sie können die Details genauso bearbeiten wie ein aktuell geöffnetes Issue.


Ändern des Anzeigemodus

Sie können Modelle auf verschiedene Weise anzeigen, unter anderem als Drahtgitter, Ausgeblendet oder Schattiert.

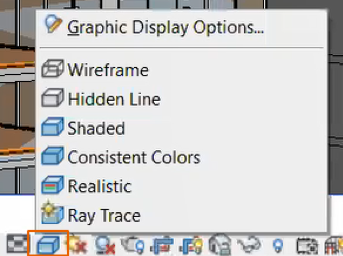

  1. Um die aktuelle Anzeigeoption zu ändern, wählen Sie das 3D-Symbol rechts neben Perspektive unter dem Viewer. Dadurch wird die Liste der Grafikanzeigeoptionen geöffnet.
  2. Wählen Sie nun eine dieser Optionen aus, um das Modell im Viewer zu aktualisieren.

Hinzufügen eines neuen Issue

Issues können nur in der Perspektivansicht erstellt werden. Wenn Sie sich nicht bereits in dieser Ansicht befinden, werden Sie aufgefordert, die Ansicht zu ändern.

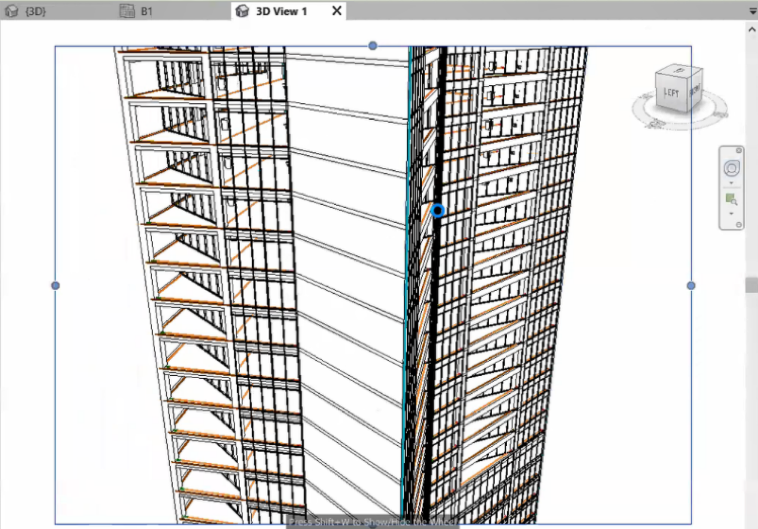

  1. Erstellen Sie die Ansicht, in der Sie das Issue hinzufügen möchten. Die folgende Abbildung zeigt ein Beispiel für ein Modell im 3D-Viewer.
  1. Wählen Sie im Feld Design Issues die Option Neues Issue aus.

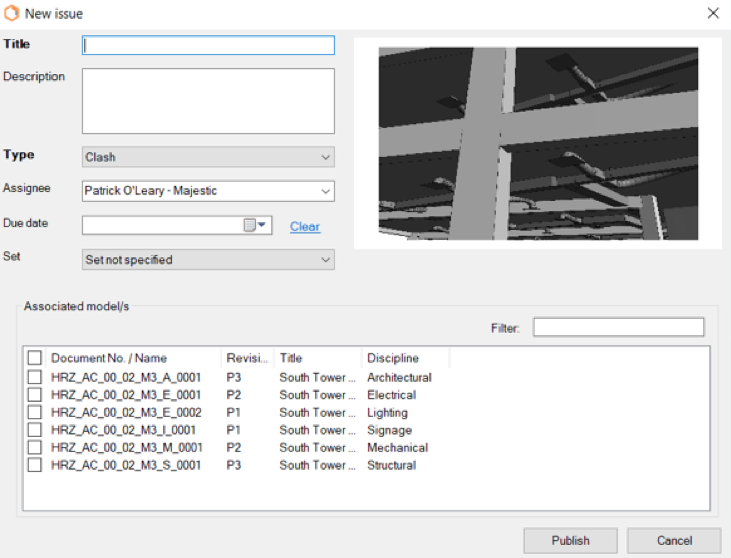

  2. Fügen Sie im Fenster Neues Issue einen Titel und eine Beschreibung hinzu.
  3. Wählen Sie die Details und Optionen, die Sie jetzt hinzufügen möchten.
  4. Wählen Sie Veröffentlichen, um die neuen Issues zu dem Feld Design Issues hinzuzufügen.

3D-Ansichten in Aconex veröffentlichen

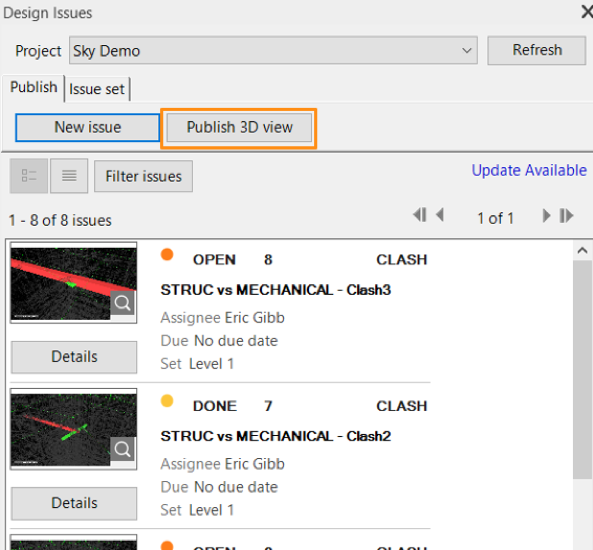

Um Ansichten nach Aconex zu exportieren, müssen Sie diese über das Feld Design Issues veröffentlichen.

  1. Wählen Sie im Feld Design Issues die Option 3D-Ansicht veröffentlichen.

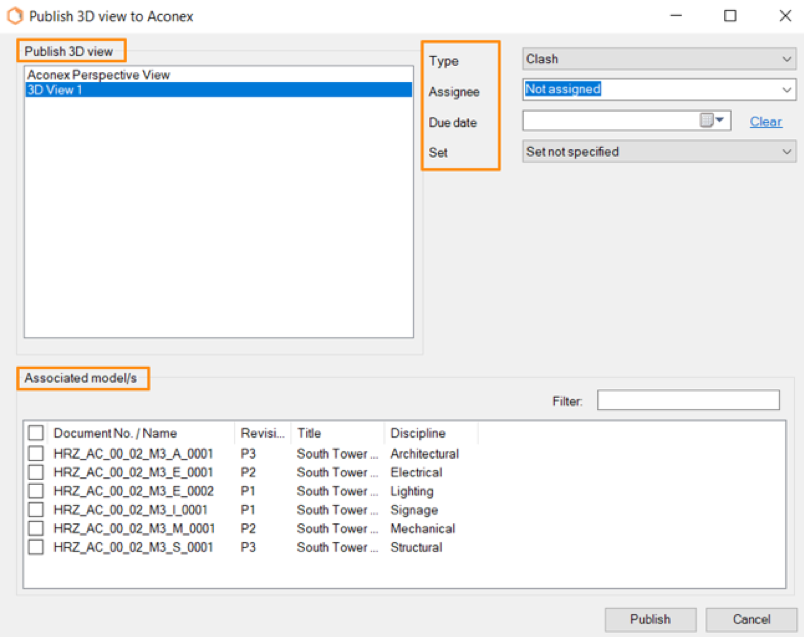

  1. Wählen Sie in der Liste 3D-Ansichten veröffentlichen die 3D-Ansichten aus, die Sie in Aconex veröffentlichen möchten.
  2. Wählen Sie die anderen Parameter, die Sie hinzufügen möchten. Zum Beispiel Typ, Empfänger, Fälligkeitsdatum oder Set.
  3. Wählen Sie in der Liste Zugehörige Modelle alle Modelle aus, denen Sie diese Ansichten zuordnen möchten.
  4. Wählen Sie Veröffentlichen. Sie sehen, wie die Ansichten hochgeladen werden. Sobald dies abgeschlossen ist, erscheinen sie im Feld Design Issues.
